主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。數據測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對于金屬拉伸、壓縮、彎曲、剪切等試驗要求。

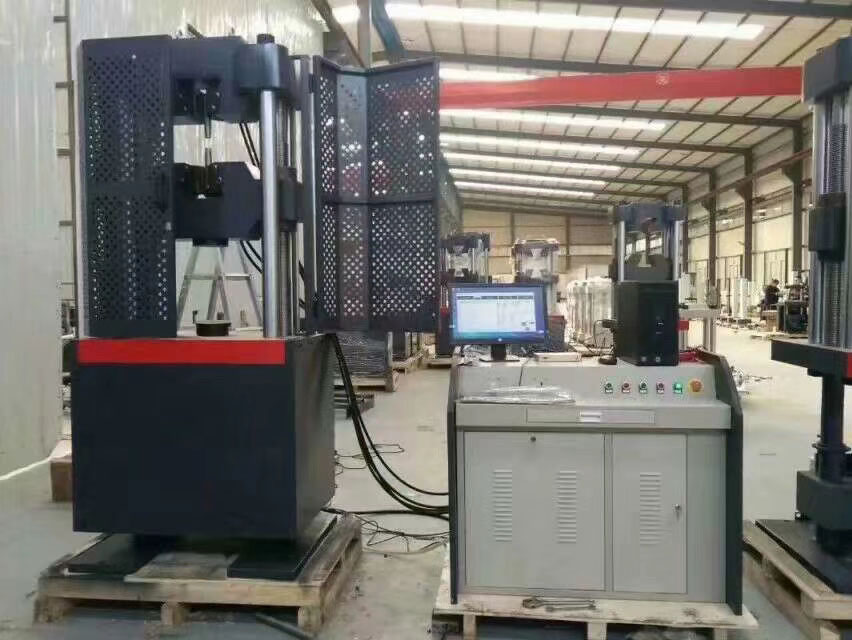

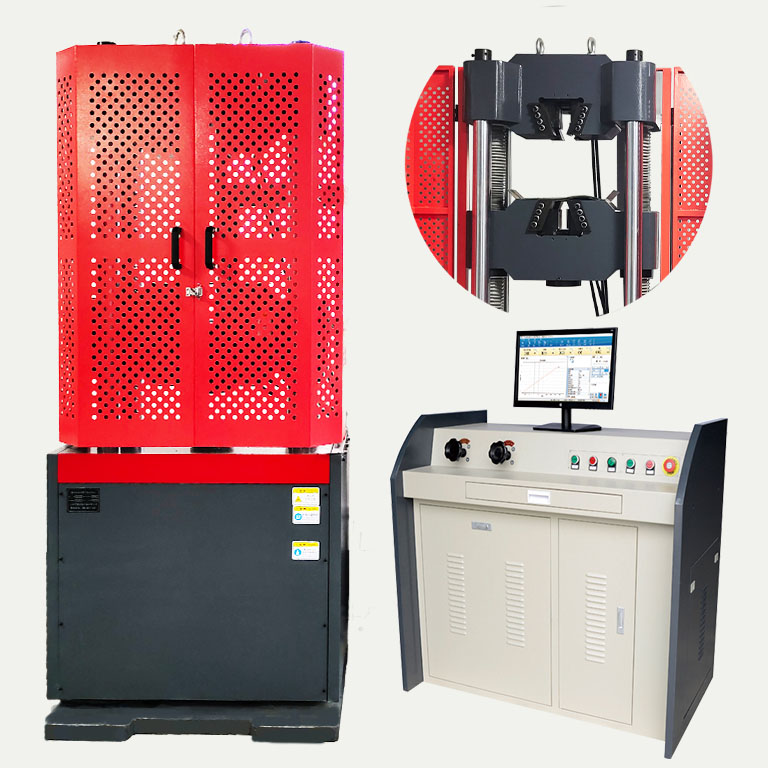

外觀示意圖

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。

• 支持進行拉伸、壓縮、剪切、彎曲等試驗；
• 手動調整送回油閥，操作簡潔靈活；
• 支持試驗參數自定義；

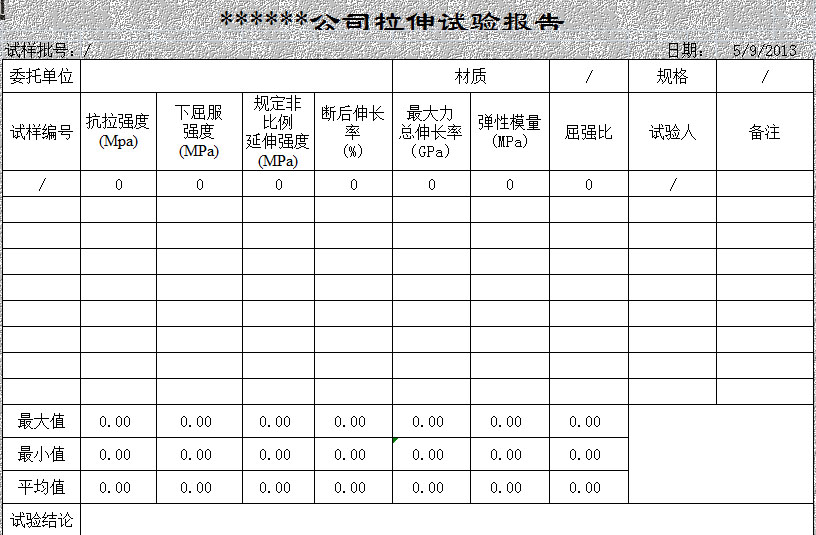

• 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
• 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
• 程序自帶強大試驗分析功能；
• 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

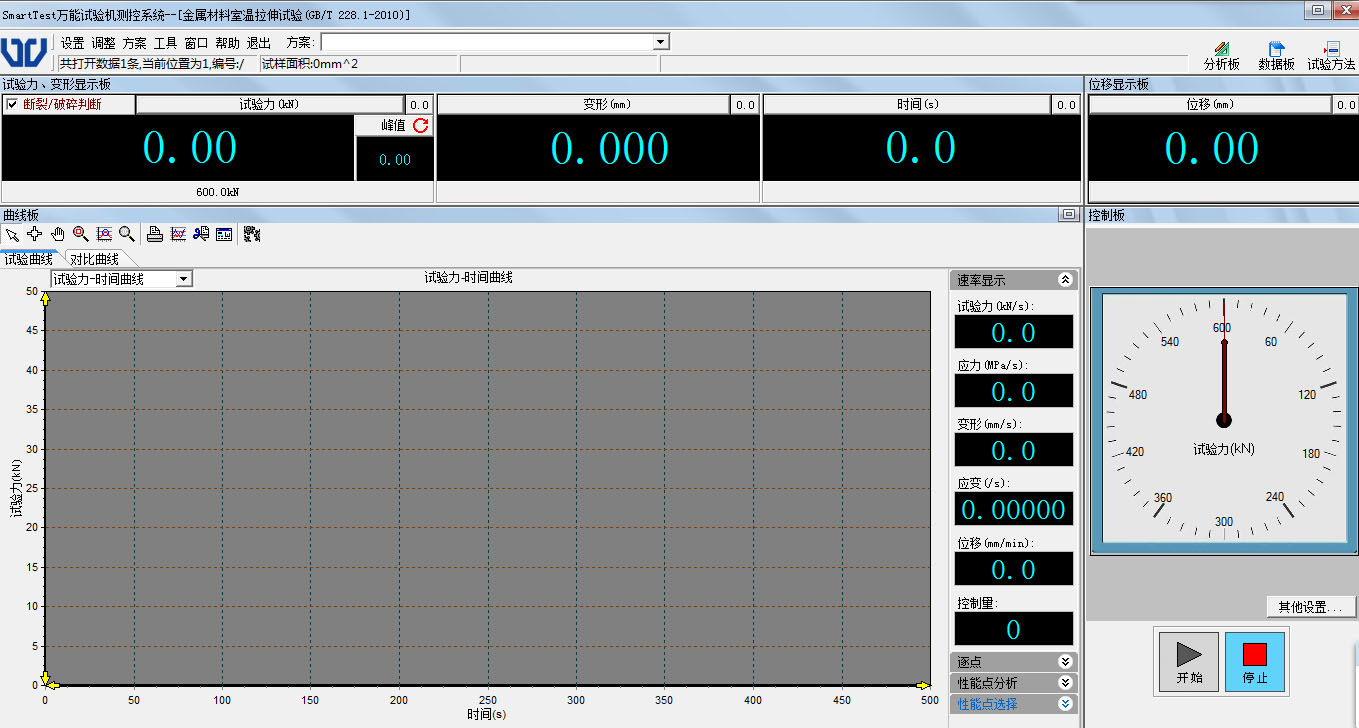

（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。

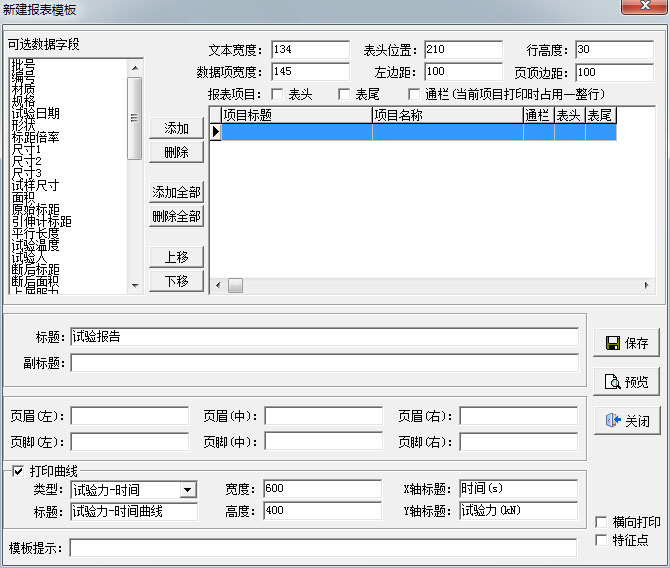

（2）報表編輯：

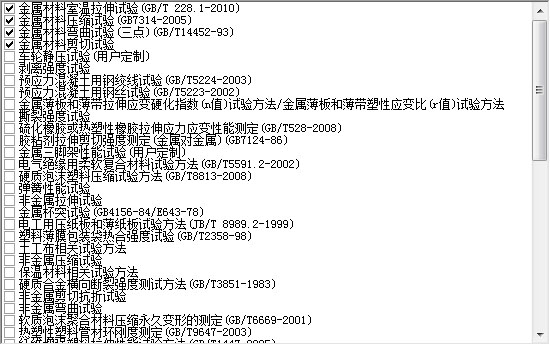

（3）試驗方法種類多,可選擇

（4）軟件設有三級管理權限，分別由各自的口令登錄，進一步保證了軟件安全使用。

• 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
• 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
• 當橫梁下降達到設定位置時，限位保護，減速機停機。
